Masterselo MBI

Name: Masterselo MBI
Brand: Masterselo

Protetor de mancal tipo labirinto desenvolvido para seleção pela instalação: eixo, alojamento, espaço axial e condição operacional.

Rotor + estatorProjeto sem contato contínuoDimensional métricoSob desenho aprovado

Consultar modelos Solicitar cotação

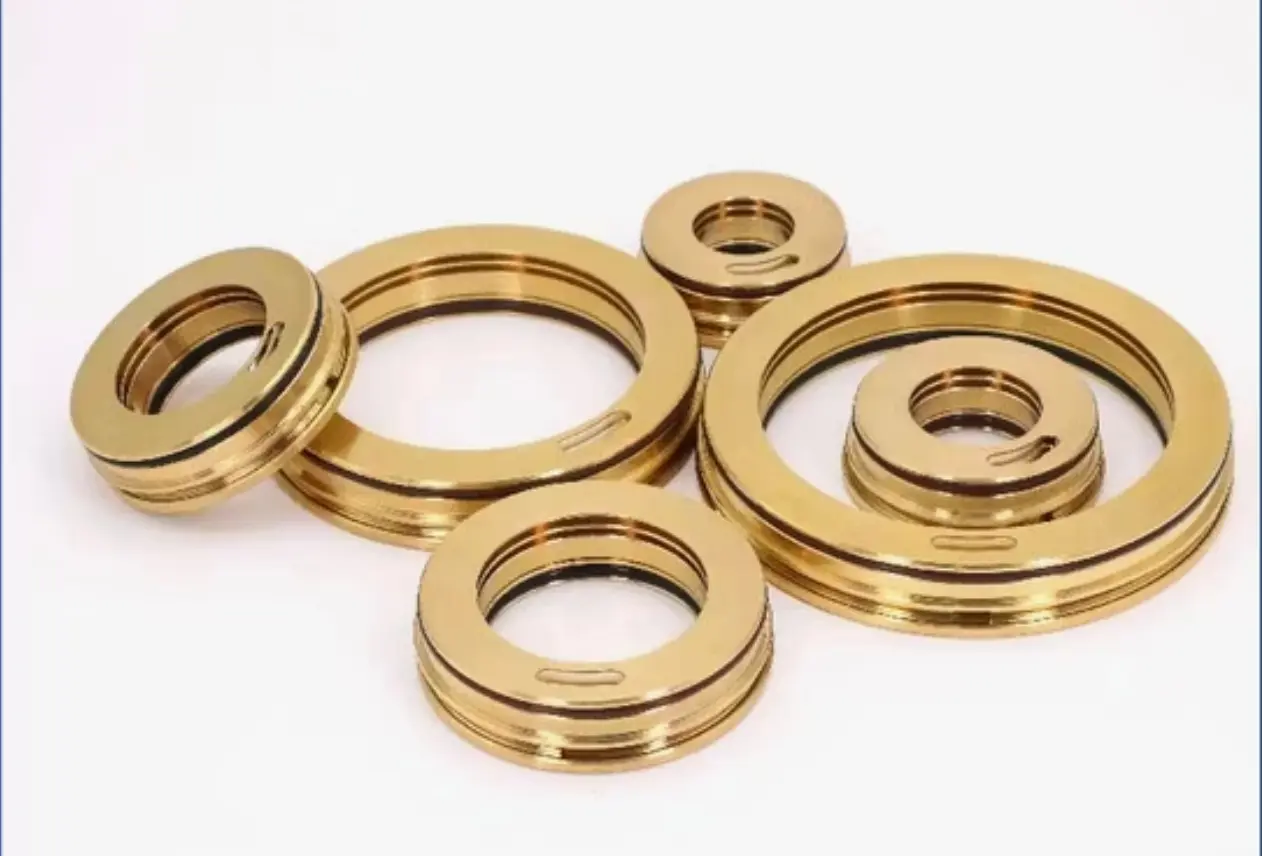

Referência visual de uma família de protetores de mancal

MBI • Masterselo Bearing Isolator

Código que informa a montagem

Uma linha organizada para cotação e reposição

O código Masterselo reúne três dimensões básicas. Por exemplo, MBI-M035-061-22 indica eixo de 35 mm, alojamento de 61 mm e envelope axial nominal de 22 mm.

Dimensão de instalação não é desenho de fabricaçãoO código inicia a seleção. Folgas internas, O-rings, retorno de óleo, interferências, rotação, temperatura, excentricidade e materiais são definidos no desenho técnico aprovado.

código próprio e fácil de pesquisar
seleção por eixo e alojamento
versões para óleo ou graxa sob análise
aplicações horizontais ou verticais sob validação

Desenho dimensional de instalação Masterselo MBI com cotas A, B e C — A = eixo • B = alojamento • C = comprimento axial. Esquema para levantamento, não para fabricação.

Programa dimensional inicial

Modelos Masterselo MBI em milímetros

Medidas de instalação organizadas para consulta comercial. Todos os modelos são fornecidos somente após conferência da aplicação e aprovação do desenho dimensional.

Buscar modelo, eixo ou alojamento

Solicitar outra medida

Modelo Masterselo	Ø eixo A	Ø alojamento B	Envelope axial C*	Situação
MBI-M020-046-22	20 mm	46 mm	22 mm	Sob desenho
MBI-M025-051-22	25 mm	51 mm	22 mm	Sob desenho
MBI-M030-056-22	30 mm	56 mm	22 mm	Sob desenho
MBI-M035-061-22	35 mm	61 mm	22 mm	Sob desenho
MBI-M040-066-22	40 mm	66 mm	22 mm	Sob desenho
MBI-M045-071-22	45 mm	71 mm	22 mm	Sob desenho
MBI-M050-076-22	50 mm	76 mm	22 mm	Sob desenho
MBI-M055-081-22	55 mm	81 mm	22 mm	Sob desenho
MBI-M060-086-22	60 mm	86 mm	22 mm	Sob desenho
MBI-M065-091-22	65 mm	91 mm	22 mm	Sob desenho
MBI-M070-096-22	70 mm	96 mm	22 mm	Sob desenho
MBI-M075-101-22	75 mm	101 mm	22 mm	Sob desenho
MBI-M080-106-22	80 mm	106 mm	22 mm	Sob desenho
MBI-M085-111-22	85 mm	111 mm	22 mm	Sob desenho
MBI-M090-116-22	90 mm	116 mm	22 mm	Sob desenho
MBI-M095-121-22	95 mm	121 mm	22 mm	Sob desenho
MBI-M100-126-22	100 mm	126 mm	22 mm	Sob desenho
MBI-M105-131-22	105 mm	131 mm	22 mm	Sob desenho
MBI-M110-136-22	110 mm	136 mm	22 mm	Sob desenho
MBI-M115-141-22	115 mm	141 mm	22 mm	Sob desenho
MBI-M120-146-22	120 mm	146 mm	22 mm	Sob desenho
MBI-M125-151-22	125 mm	151 mm	22 mm	Sob desenho
MBI-M130-156-22	130 mm	156 mm	22 mm	Sob desenho
MBI-M135-161-22	135 mm	161 mm	22 mm	Sob desenho
MBI-M140-166-22	140 mm	166 mm	22 mm	Sob desenho
MBI-M145-171-22	145 mm	171 mm	22 mm	Sob desenho
MBI-M150-176-22	150 mm	176 mm	22 mm	Sob desenho
MBI-M155-181-22	155 mm	181 mm	22 mm	Sob desenho
MBI-M160-186-22	160 mm	186 mm	22 mm	Sob desenho
MBI-M165-191-22	165 mm	191 mm	22 mm	Sob desenho
MBI-M170-196-22	170 mm	196 mm	22 mm	Sob desenho
MBI-M175-201-22	175 mm	201 mm	22 mm	Sob desenho
MBI-M180-206-22	180 mm	206 mm	22 mm	Sob desenho
MBI-M185-211-22	185 mm	211 mm	22 mm	Sob desenho
MBI-M190-216-22	190 mm	216 mm	22 mm	Sob desenho
MBI-M195-221-22	195 mm	221 mm	22 mm	Sob desenho

* Envelope nominal para pré-cadastro. O programa não representa estoque, equivalência automática nem liberação de fabricação.

Fotos de referência da linha

Construção compacta para equipamentos rotativos

As imagens apresentam a arquitetura visual pretendida para a família. O produto fornecido deve corresponder ao desenho aprovado em cada pedido.

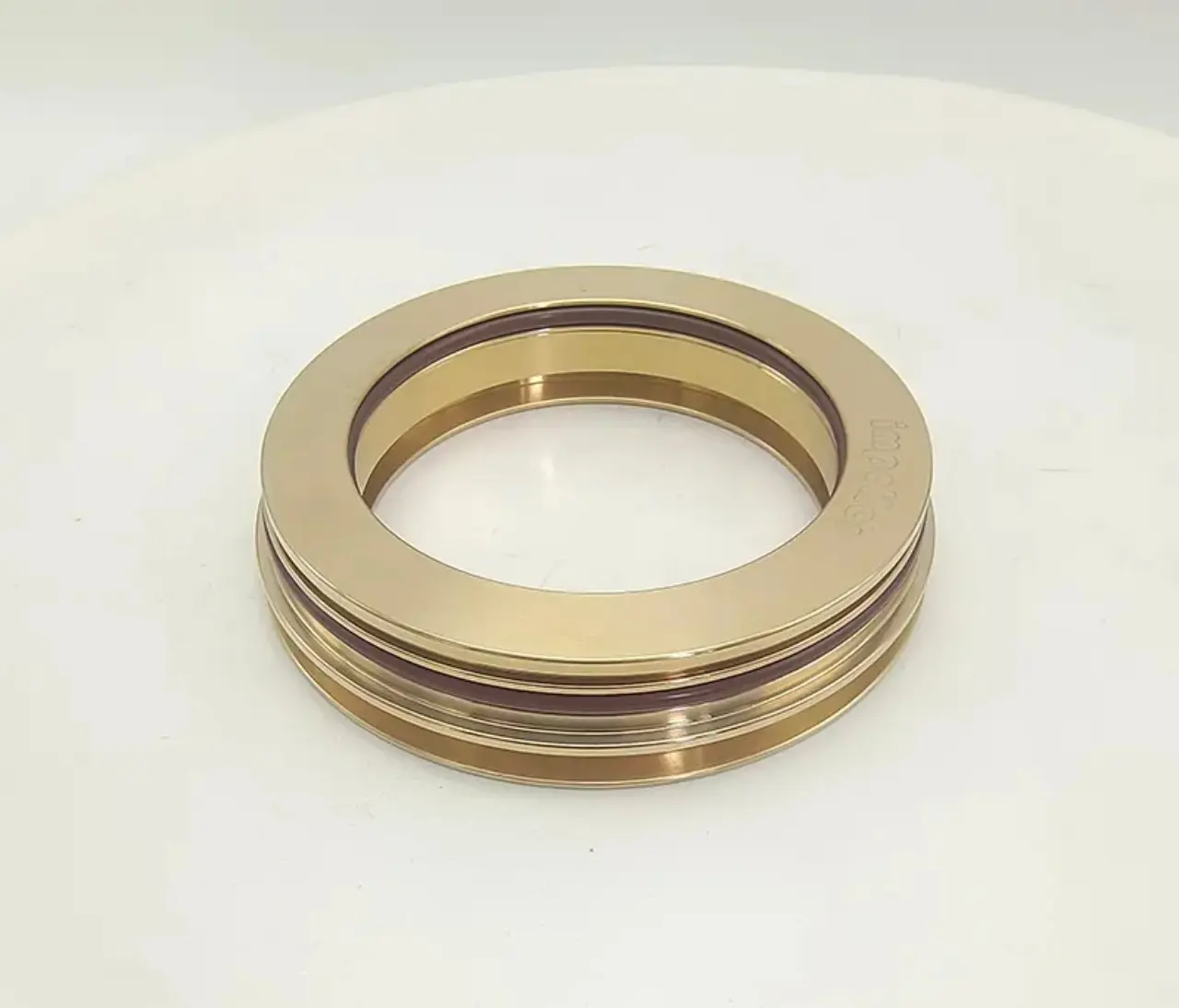

Referência visual frontal de protetor de mancal em bronze — Referência frontal

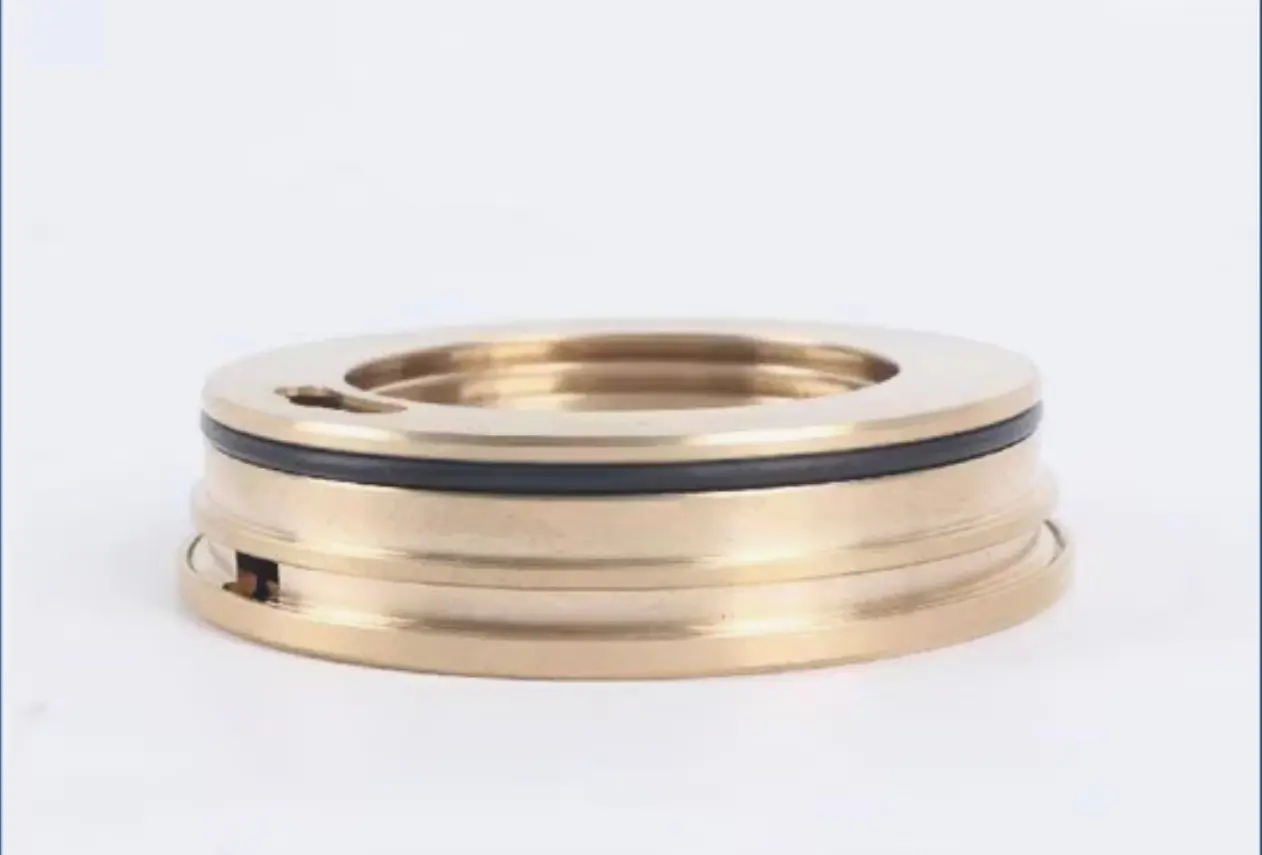

Referência visual lateral de protetor de mancal — Referência de perfil

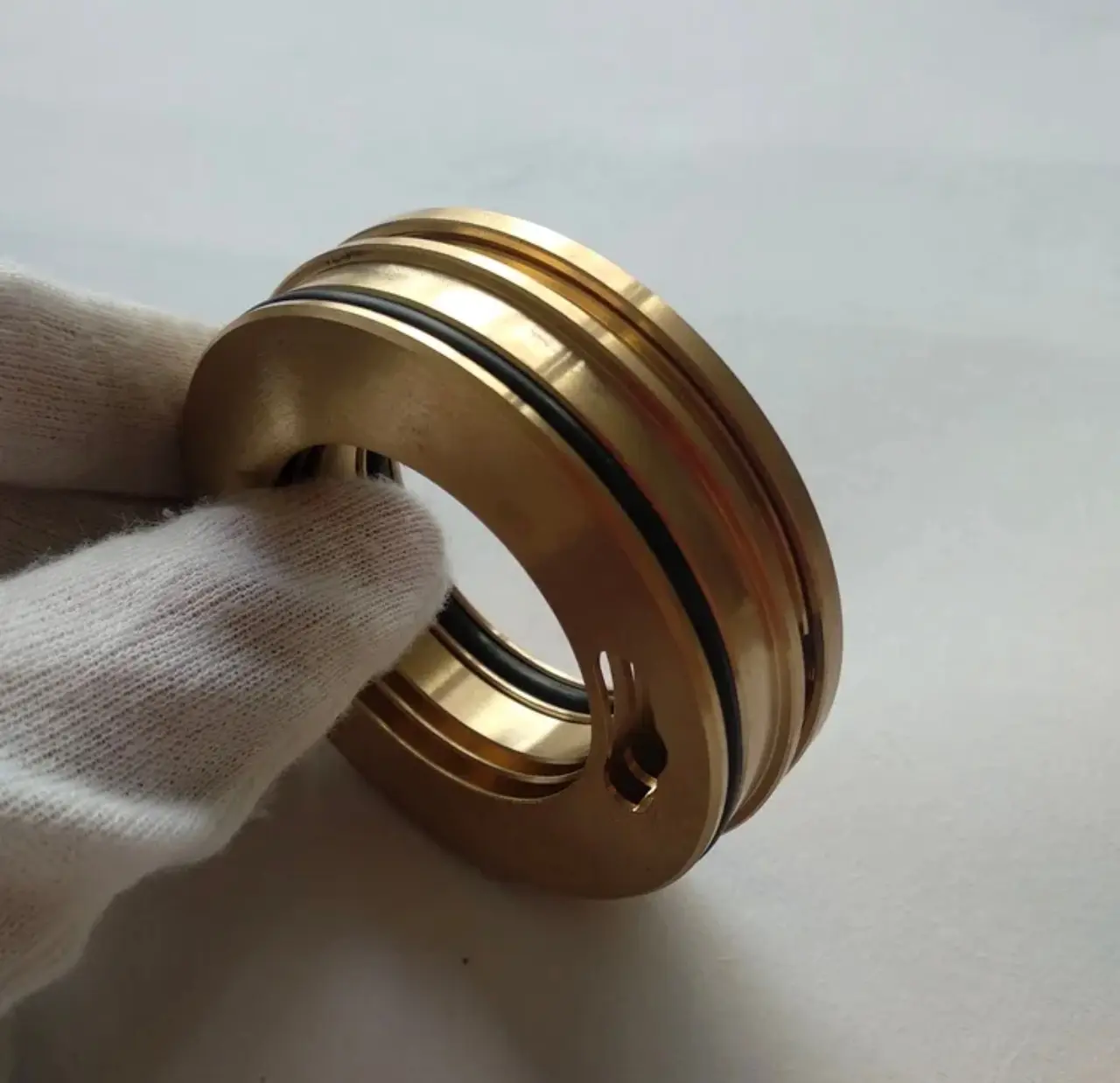

Referência visual de montagem com O-ring — Referência de montagem

Identificação e substituição

Encontrou outra marca instalada?

A Masterselo pode iniciar a identificação por código gravado, medidas ou modelo do equipamento. Termos como Inpro/Seal, Lamiflex, Timken, AESSEAL, Garlock e Parker são usados somente como referência de pesquisa e identificação do produto existente.

Dados necessários

foto legível do código ou PN;
diâmetro do eixo e do alojamento;
espaço axial e obstáculos da montagem;
óleo ou graxa, nível do lubrificante e orientação;
rotação, temperatura, contaminantes e movimento do eixo.

As marcas citadas pertencem aos respectivos titulares. Masterselo MBI é uma linha própria e não possui afiliação, autorização ou origem nesses fabricantes. Qualquer substituição depende de validação técnica.
